Лазерный излучатель
| Модель | HTS PORTAL S 150 | HTS PORTAL S 200 | HTS PORTAL S 300 | HTS PORTAL S 400 |
|---|---|---|---|---|
| Длина волны | 1064 нм (YAG:Nd) | |||
| Режим работы | Импульсно-периодический | |||
| Максимальная средняя мощность излучения | 150 Вт | 200 Вт | 300 Вт | 400 Вт |
| Максимальная мощность излучения в импульсе1 | 10 кВт | 10 кВт | 12 кВт | 15 кВт |
| Максимальная энергия в импульсе1 | 70 Дж | 70 Дж | 100 Дж | 150 Дж |
| Длительность импульса | 0,2…20 мс | |||
| Частота следования импульсов | 0,5…200 Гц | |||
Оптическая система
| Тип объектива2 | F50z | F100 | F100z | F200 | F200z | F300 |
|---|---|---|---|---|---|---|
| Фокусное расстояние | 50 мм | 100 мм | 100 мм | 200 мм | 200 мм | 300 мм |
| Возможность механического перемещения фокальной плоскости | + | - | + | - | + | + |
| Диапазон регулировки диаметра пятна лазерного излучения | 0,15-1,0 мм | 0,25-1,8 мм | 0,5-2,5 мм | 0,8-3,5 мм | ||
| Тип регулировки диаметра пятна лазерного излучения | ручной / автоматизированный | |||||
| Линейное поле зрения | 5 мм | 10 мм | 20 мм | 30 мм | ||
| Встроенная система видеонаблюдения | + | + | + | + | ||
Система позиционирования
| Количество управляемых осей | до 4-х |
| Рабочий ход автоматизированной системы позиционирования излучателя XY | 600 / 500 мм |
| Рабочий ход автоматизированной оси Z F фокусирующей системы | 50 мм |
| Точность позиционирования | ± 50 мкм |
| Максимальная скорость перемещения | 1800 мм/мин |
| Ход электромеханического лифта рабочего стола | 300 мм |
| Размеры рабочего стола | 5003 x 500 мм |
| Тип рабочего стола |
 Столешница с Т-образными пазами |
| Максимальная нагрузка на рабочий стол | 100 кг |
.png)
Условия эксплуатации
| Тип охлаждения | водяной |
| Класс лазерной опасности | IV класс |
| Электропитание | 3P+N+PE, ~380…400 В, 50 Гц |
| Габаритные размеры4 Ш / Г / В | 1500 / 1700 / 1400 мм |
| Масса4 | 480 кг |

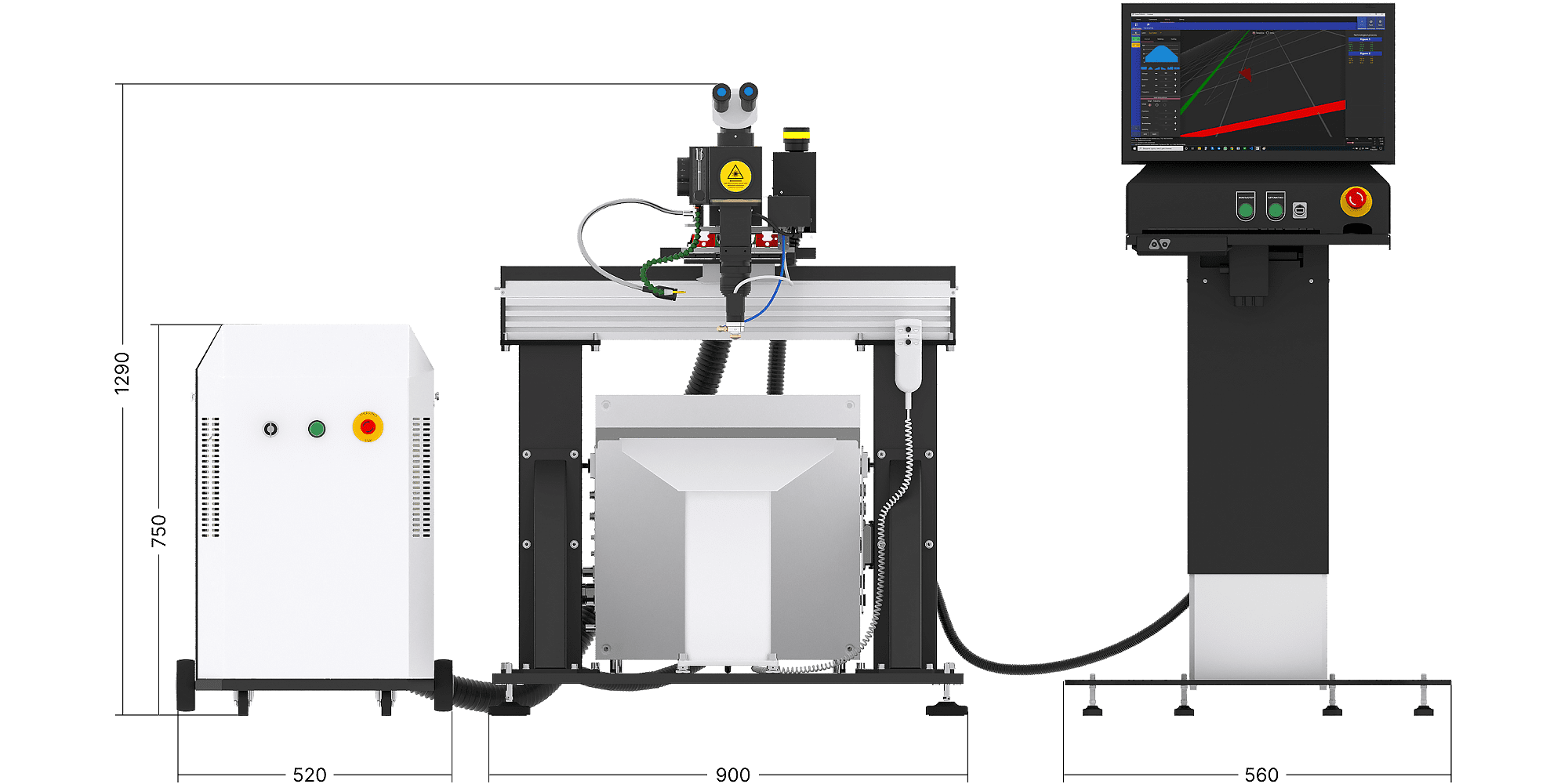

.png "HTS PORTAL S размеры")

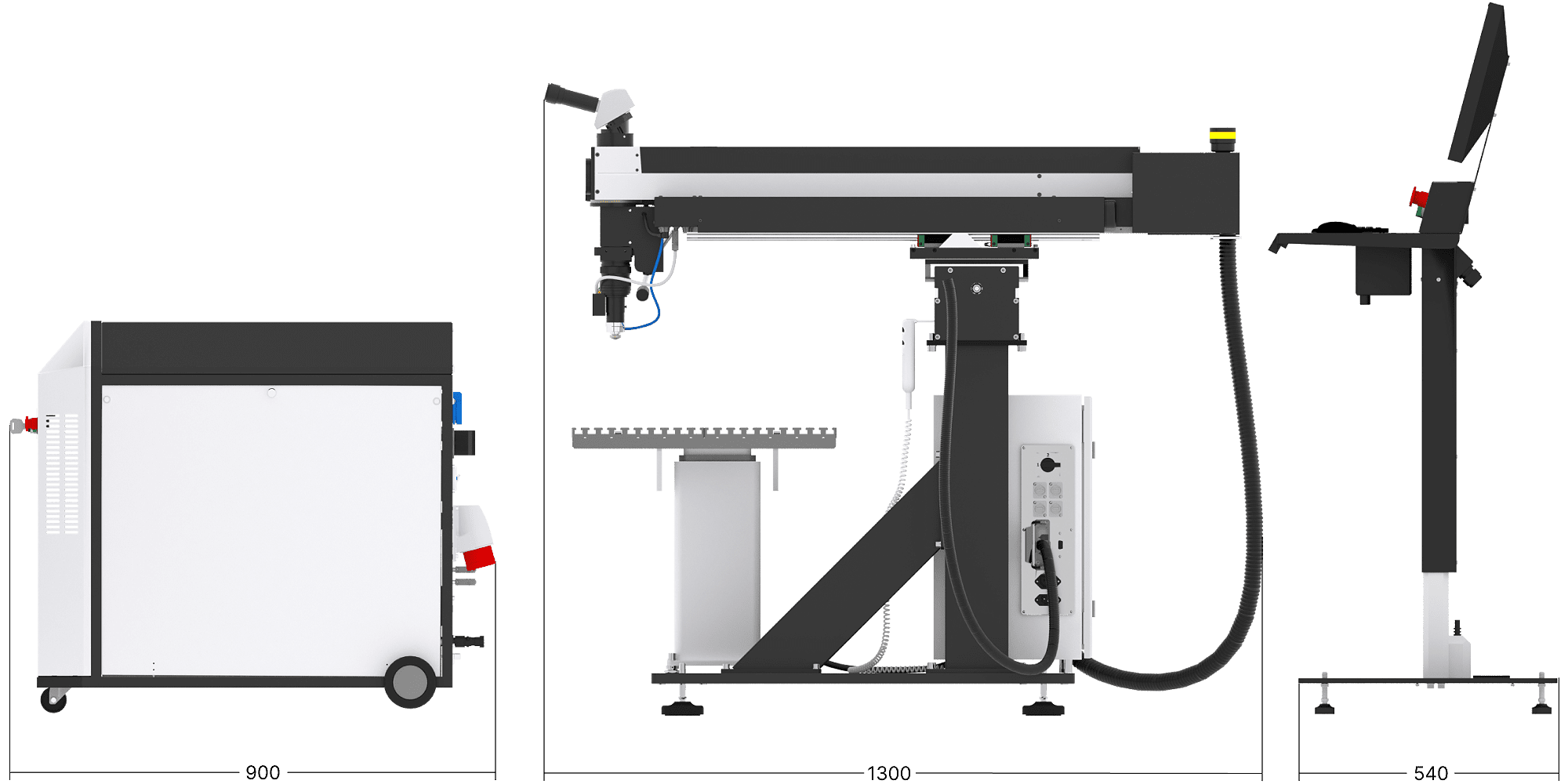

.png "HTS PORTAL S размеры")
1 При установленном пакете “Повышение импульсной мощности”.
2 В стандартный комплект поставки входит объектив F100.
3 Ширина рабочего стола может быть увеличена до 600 мм.
4 Параметр может отличаться в зависимости от установленных дополнительных узлов.
2 В стандартный комплект поставки входит объектив F100.
3 Ширина рабочего стола может быть увеличена до 600 мм.
4 Параметр может отличаться в зависимости от установленных дополнительных узлов.
Лазерный излучатель
| Модель | HTF PORTAL 150/1500 S | HTS PORTAL 300/3000 S | HTS PORTAL 450/4500 S | HTS PORTAL 600/6000 S |
|---|---|---|---|---|
| Длина волны | 1070 нм (Yb) | |||
| Режим работы | Импульсно-периодический / непрерывный | |||
| Максимальная мощность излучения |
|
|
|
|
| - импульсный режим | 1,5 кВт | 3 кВт | 4,5 кВт | 6 кВт |
| - непрерывный режим | 260 Вт |
300 Вт |
450 Вт |
600 Вт |
| Максимальная энергия в импульсе | 15 Дж | 30 Дж | 45 Дж | 60 Дж |
| Длительность импульса | 0,05…50 мс | |||
| Частота следования импульсов | 0…50 кГц | |||
Оптическая система
| Тип объектива1 | F50z | F100 | F100z | F200 | F200z | F300 |
|---|---|---|---|---|---|---|
| Фокусное расстояние | 50 мм | 100 мм | 100 мм | 200 мм | 200 мм | 300 мм |
| Возможность механического перемещения фокальной плоскости | + | - | + | - | + | + |
| Диапазон регулировки диаметра пятна лазерного излучения | 0,15-1,0 мм | 0,25-1,8 мм | 0,5-2,5 мм | 0,8-3,5 мм | ||
| Тип регулировки диаметра пятна лазерного излучения | ручной / автоматизированный | |||||
| Линейное поле зрения | 5 мм | 10 мм | 20 мм | 30 мм | ||
| Встроенная система видеонаблюдения | + | + | + | + | ||
Система позиционирования
| Количество управляемых осей | до 4-х |
| Рабочий ход автоматизированного стола X / Y | 600 / 500 мм |
| Рабочий ход автоматизированной оси Z F фокусирующей системы | 50 мм |
| Точность позиционирования | ± 50 мкм |
| Максимальная скорость перемещения | 1800 мм/мин |
| Ход электромеханического лифта рабочего стола | 300 мм |
| Размеры рабочего стола | 5002 x 500 мм |
| Тип рабочего стола |
Столешница с Т-образными пазами |
| Максимальная нагрузка на рабочий стол | 100 кг |
Условия эксплуатации
| Тип охлаждения | воздушный |
| Класс лазерной опасности | IV класс |
| Электропитание | P+N+PE, ~220…240 В, 50 Гц |
| Габаритные размеры3 Ш / Г / В | 1500 / 1700 / 1400 мм |
| Масса3 | 400 кг |
.png "HTF PORTAL S размеры")
.png "HTF PORTAL S размеры")
1 В стандартный комплект поставки входит объектив F100.
2 Ширина рабочего стола может быть увеличена до 600 мм.
3 Параметр может отличаться в зависимости от установленных дополнительных узлов.
2 Ширина рабочего стола может быть увеличена до 600 мм.
3 Параметр может отличаться в зависимости от установленных дополнительных узлов.
Лазерный излучатель
| Модель | HTF PORTAL 1000 S | HTS PORTAL 2000 S |
|---|---|---|
| Длина волны | 1070 нм (Yb) | |
| Максимальная мощность излучения | 1 кВт | 2 кВт |
| Режим работы | Непрерывный | |
Оптическая система
| Тип фокусирующей системы | F100CW |
F125CW |
F150CW |
F200CW |
F250CW |
F300CW |
|---|---|---|---|---|---|---|
| Фокусное расстояние | 100 мм | 125 мм | 150 мм | 200 мм | 250 мм | 300 мм |
| Возможность механического перемещения фокальной плоскости | + | + | + | + | + | + |
| Встроенная система видеонаблюдения | + | + | + | + | + | + |
Система позиционирования
| Количество управляемых осей | до 4-х |
| Рабочий ход автоматизированного стола X / Y | 600 / 500 мм |
| Рабочий ход автоматизированной оси Z F фокусирующей системы | 50 мм |
| Точность позиционирования | ± 50 мкм |
| Максимальная скорость перемещения | 1800 мм/мин |
| Ход электромеханического лифта рабочего стола | 300 мм |
| Размеры рабочего стола | 5001 x 500 мм |
| Тип рабочего стола |
Столешница с Т-образными пазами |
| Максимальная нагрузка на рабочий стол | 100 кг |
Условия эксплуатации
| Тип охлаждения | водяной |
| Класс лазерной опасности | IV класс |
| Электропитание | 3P+N+PE, ~380…400 В, 50 Гц |
| Габаритные размеры2 Ш / Г / В | 1500 / 1700 / 1400 мм |
| Масса2 | 600 кг |
1 Ширина рабочего стола может быть увеличена до 600 мм.
2 Параметр может отличаться в зависимости от установленных дополнительных узлов.
2 Параметр может отличаться в зависимости от установленных дополнительных узлов.
