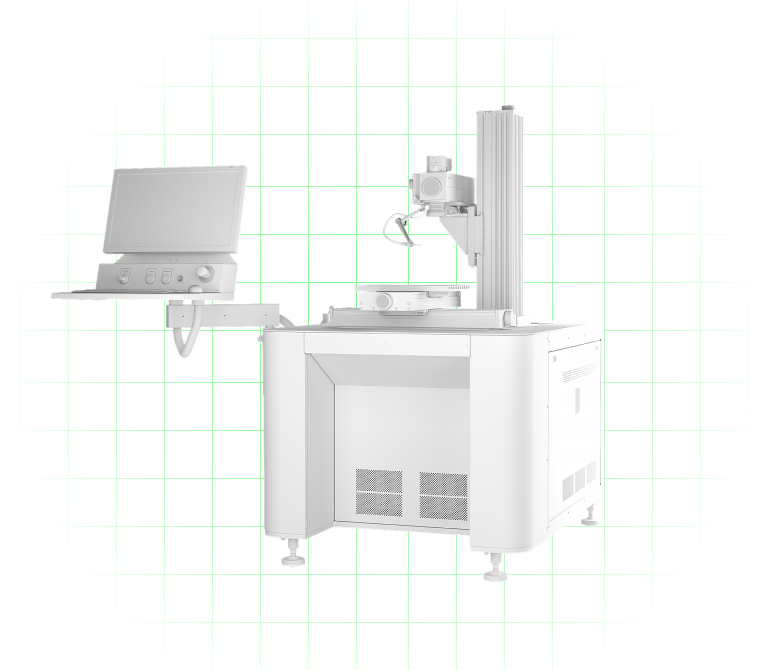

PORTAL S выполняет операции по точечной и шовной лазерной сварке деталей, резке листового материала и ремонту оснастки с помощью лазерной наплавки1.
Конструкция станка позволяет работать с крупногабаритными и массивными деталями массой до 200 кг. PORTAL S прекрасно подходит для автоматизации процесса производства, работы со вспомогательными устройствами и сложной оснасткой.
Три автоматизированные оси
для автоматизации ваших задач по производству деталей
Многофункциональность
один станок позволяет выполнять несколько видов лазерной обработки

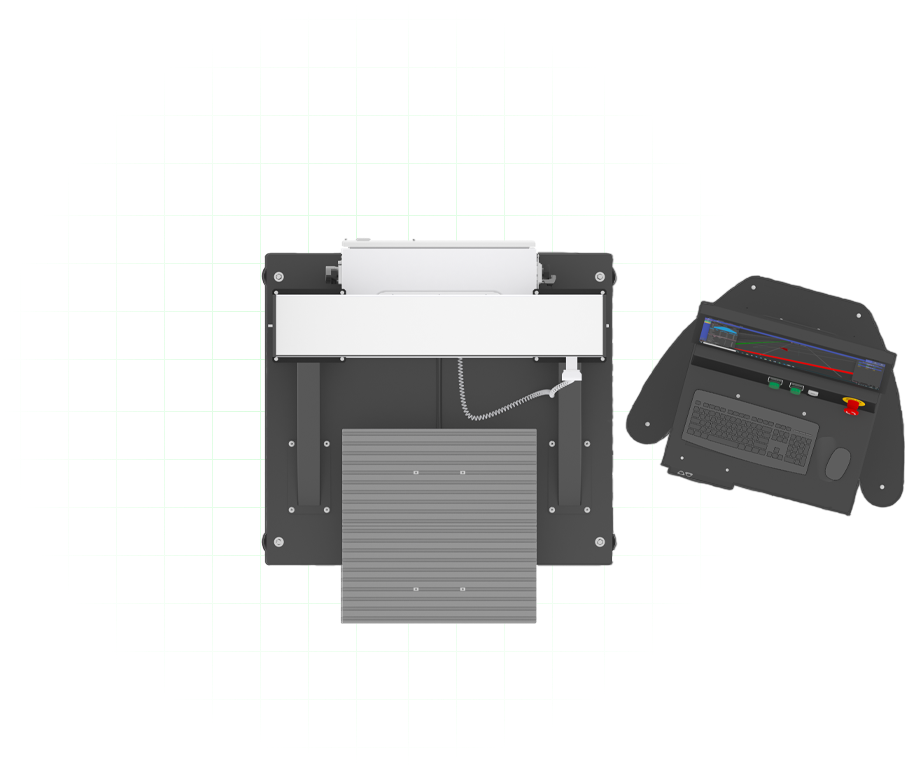

Компактный размер
возможность организовать участок по лазерной обработке в условиях дефицита площадей
Особенность PORTAL S заключается в лазерной обработке без перемещения детали. Неподвижный стол позволяет использовать оснастку, исключающую движение во время обработки.
PORTAL S широко применяются для сварки в вакуумных камерах, работе с системами с пневмоприжимами и другой сложной оснасткой.
Уникальные мощности

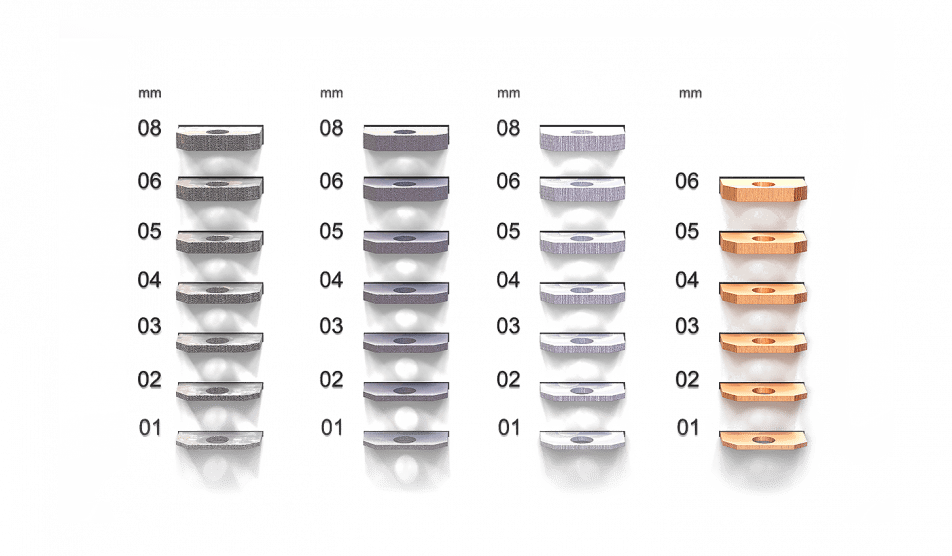

Лазерный станок PORTAL S позволяет раскраивать листы толщиной2 до 8 мм и осуществлять сварку изделий с глубиной проплава до 3 мм. При этом переход от одного вида операций к другому занимает считаные минуты. Вы можете максимально задействовать его на производстве, снижая время простоя и повышая рентабельность.
Лазерный излучатель
Чтобы точно соответствовать решаемой задаче, PORTAL S может комплектоваться волоконным или ламповым излучателем, каждый из которых обладает своими преимуществами:

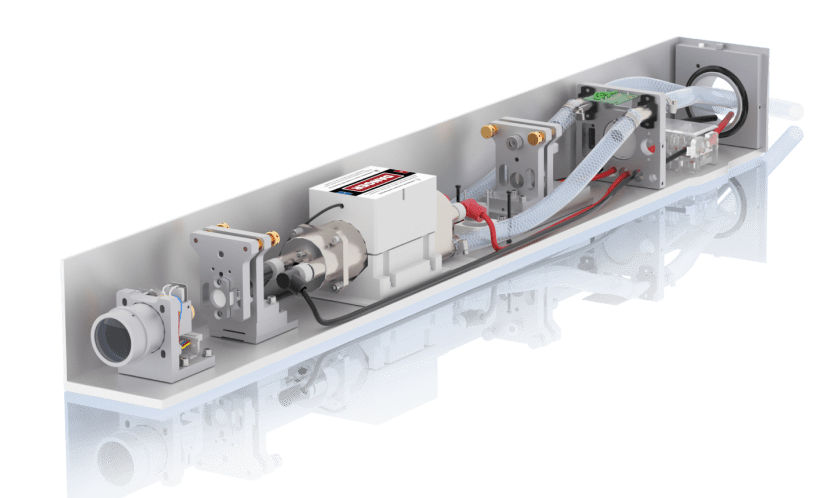

Импульсные излучатели с ламповой накачкой обладают пиковыми мощностями в несколько киловатт и идеально подходят для обработки материалов с минимальным нагревом детали. Они применяются для работы с металлами и их сплавами, в том числе сплавами меди, латуни и алюминия. Простота в обслуживании и низкая стоимость расходников делают лазеры с ламповой накачкой отличным выбором для небольших и средних производств.

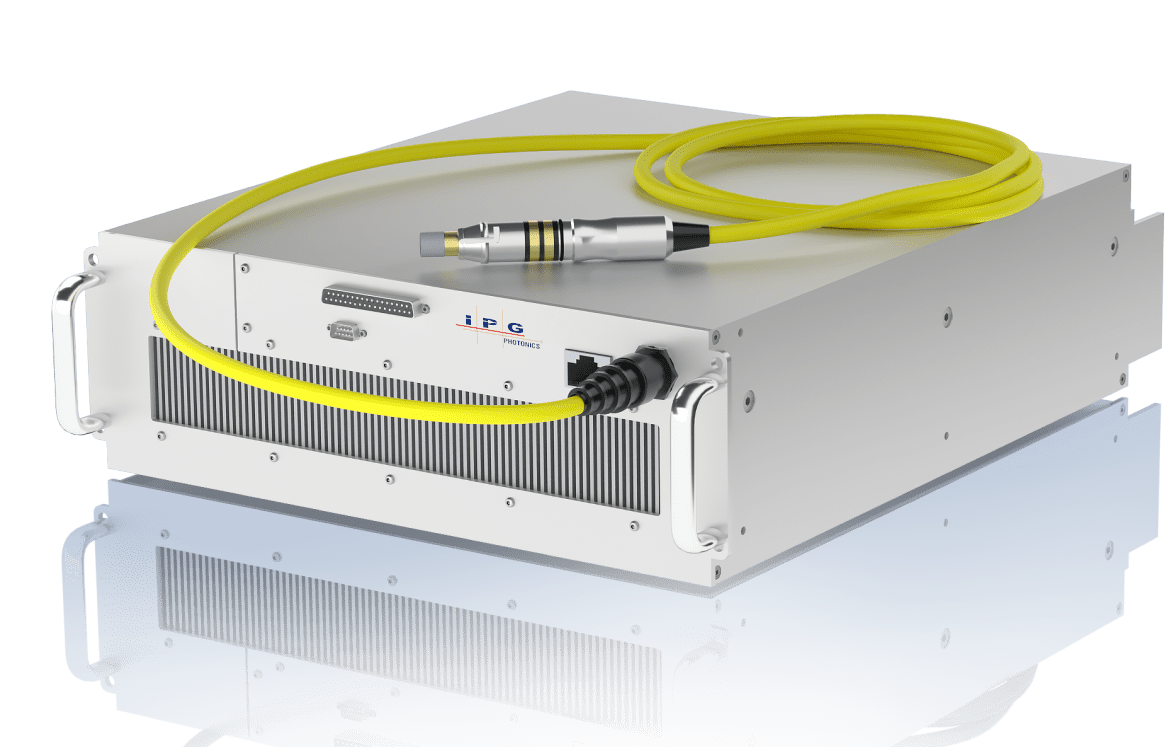

Волоконные лазеры обладают высокой стабильностью выходных параметров, и сохраняют их неизменными даже в условиях круглосуточной работы. Они обладают высоким КПД и имеют ресурс работы, превышающий 100 000 часов. При этом лазерный источник не требует дополнительных вложений на обслуживание на протяжении всего периода эксплуатации. Надежность волоконных лазеров сделала их лучшим выбором для средних и крупных производств.

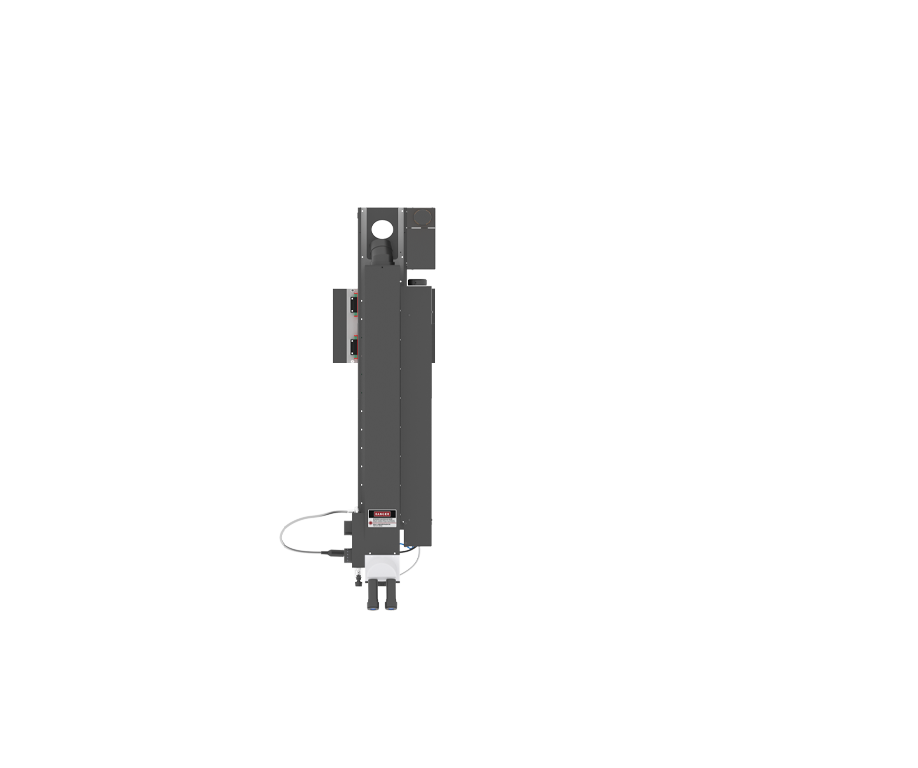

Разные головки
Продуманная конструкция PORTAL S позволит вам на одном станке совместить операции по лазерной сварке, наплавке и раскрою, получить максимальную выгоду от его приобретения. Кроме того, перенастройка станка от одного вида операций к другому занимает всего несколько минут.
Формы импульса

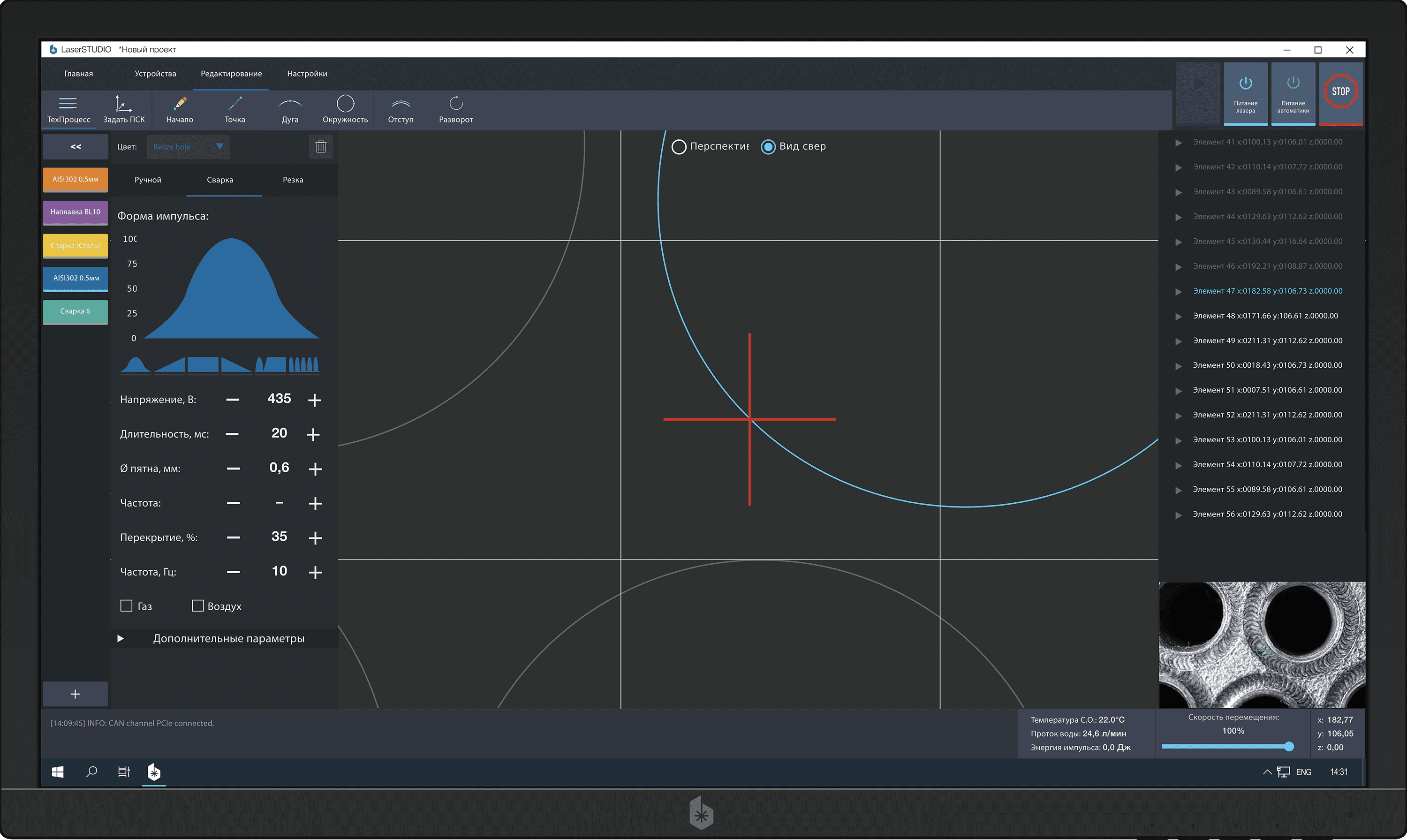

Для получения наилучших результатов, особенно при работе с требовательными материалами, необходима точность настройки каждого параметра. Помимо стандартных частоты, мощности и длительности излучения, в лазерных установках PORTAL S вы сможете свободно управлять формой импульса или использовать одну из 7 предустановленных.
LaserSTUDIO

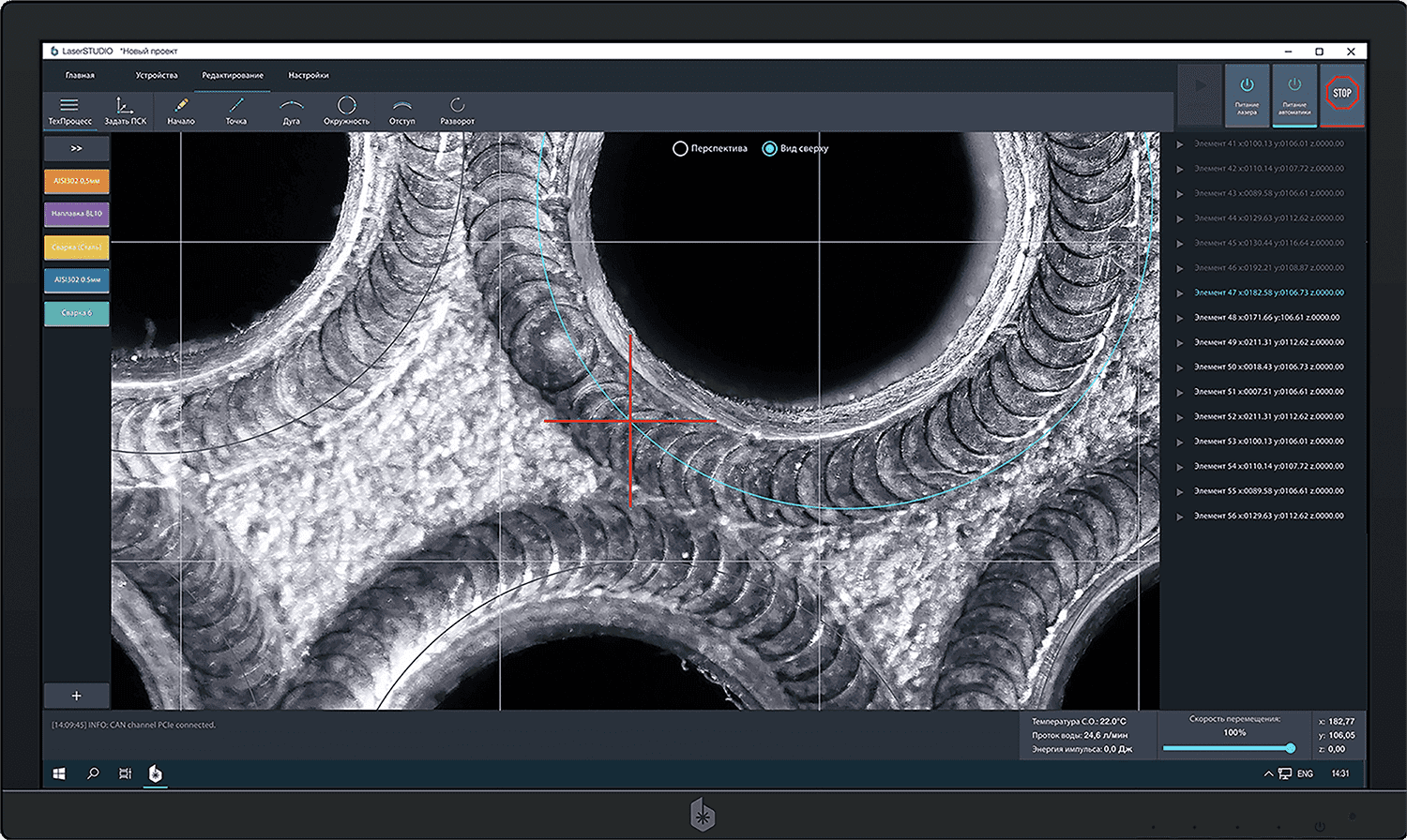

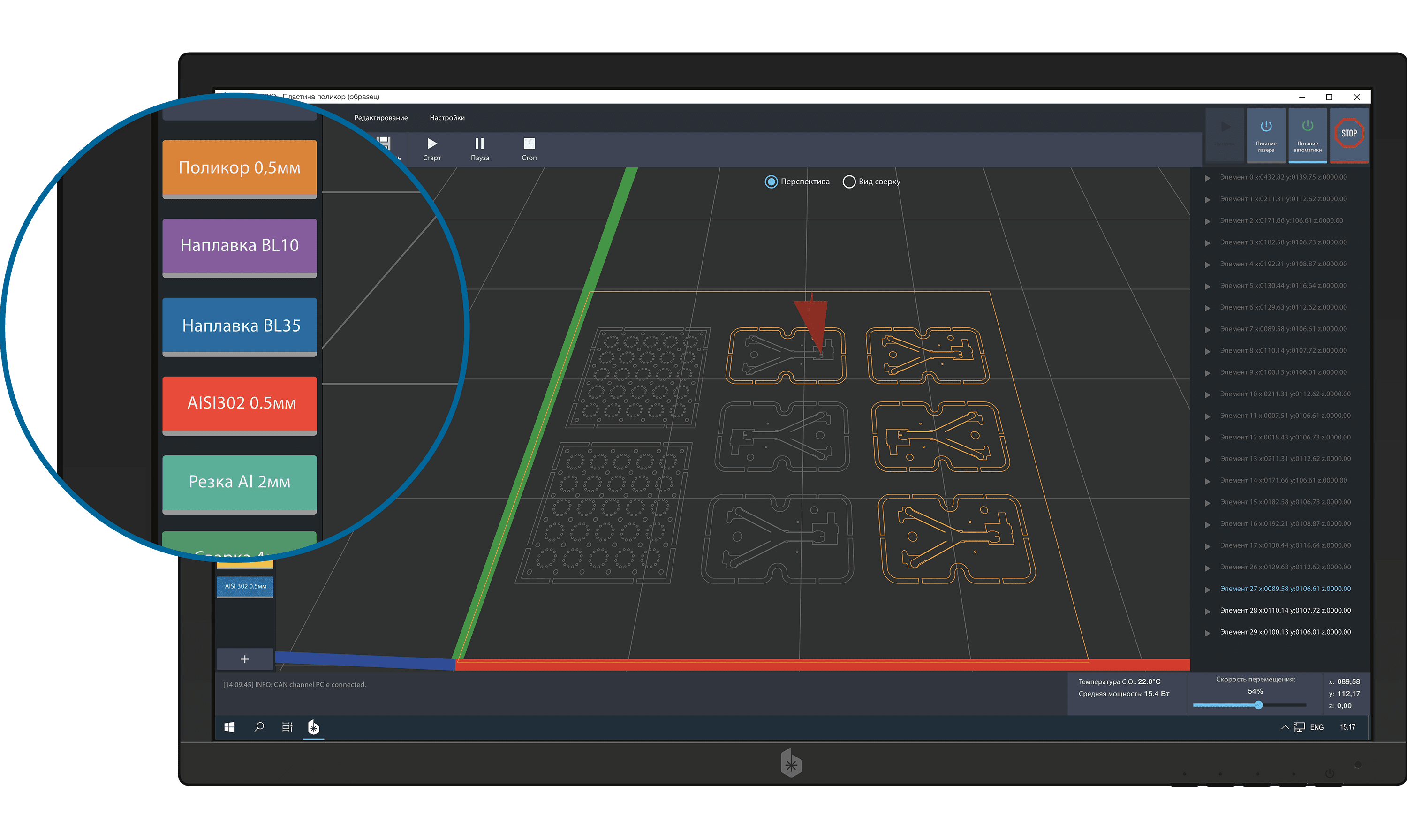

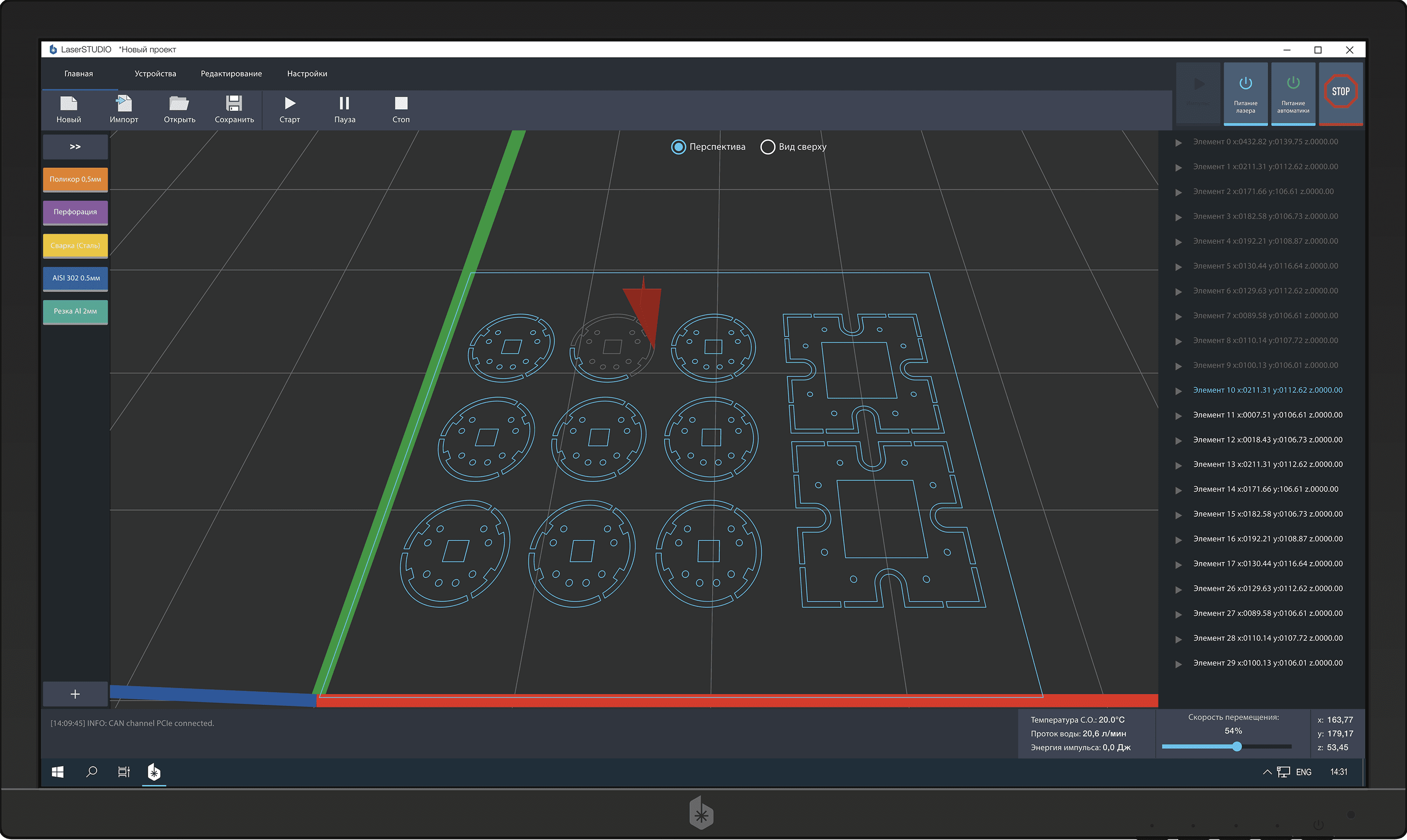

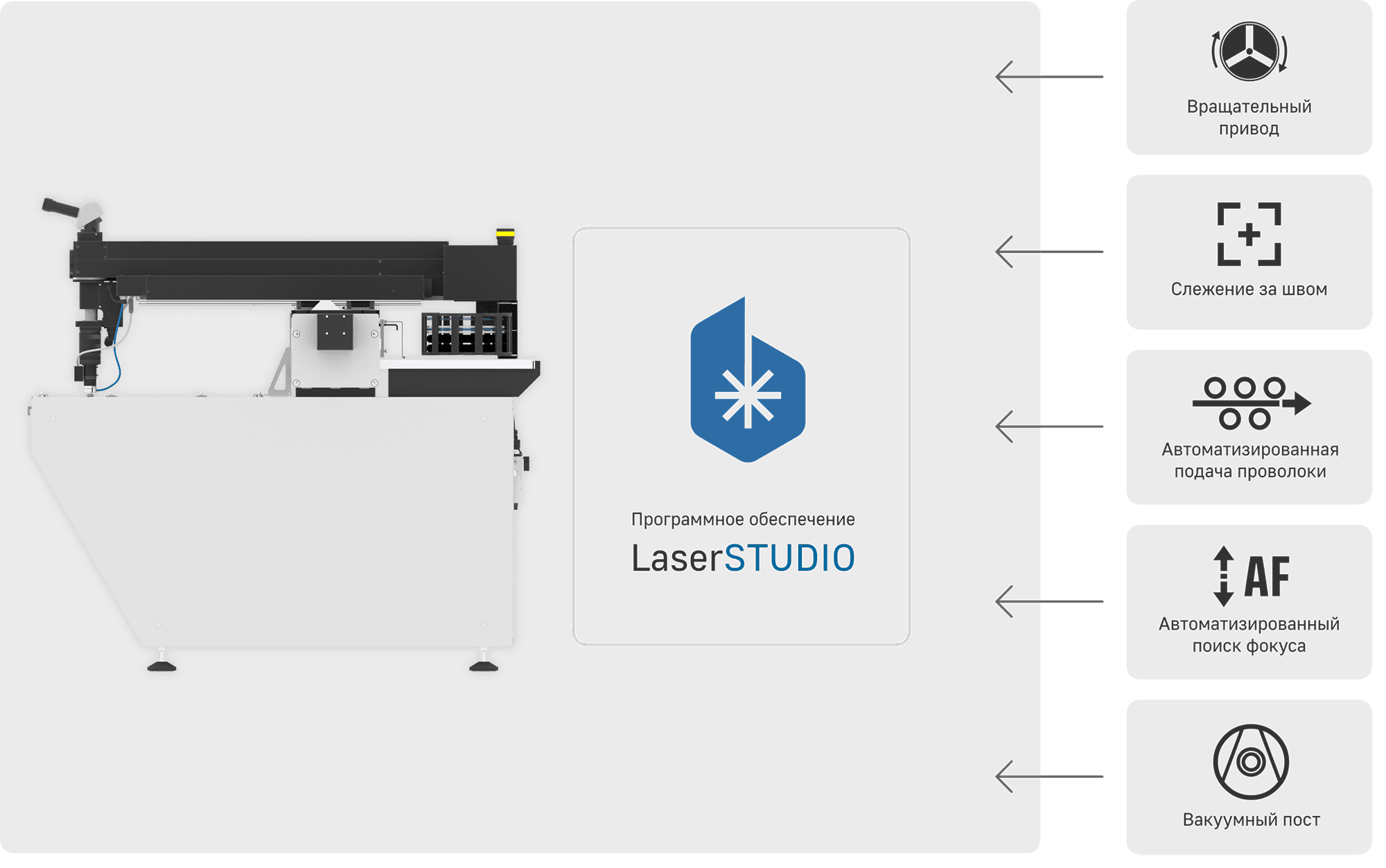

Автоматизировать обработку и управлять системой позиционирования помогает программное обеспечение LaserSTUDIO. От вас не потребуются навыки программирования и знания ЧПУ систем, вы создадите весь технологический процесс за считанные минуты. Наше программное обеспечение объединило управление лазером, координатным столом и дополнительными устройствами в один понятный инструмент:
Видеонаблюдение за зоной обработки

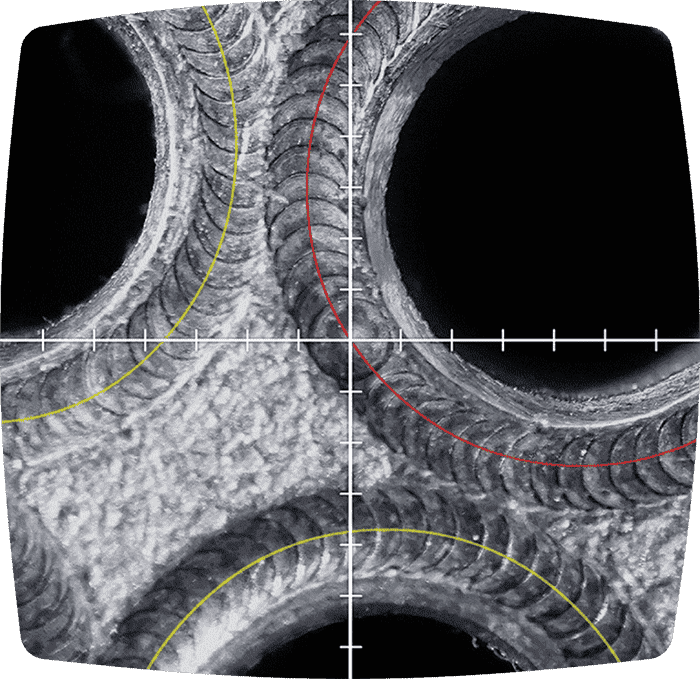

Все лазерные станки PORTAL S оборудованы встроенной системой видеонаблюдения за рабочей зоной. Её преимущества вы ощутите уже на этапах подготовки к работе, создавая в режиме реального времени или корректируя траектории с привязкой к детали.
Быстрый старт
Для монтажа PORTAL S после доставки потребуется не более 4 часов. Сразу после этого можно приступать к обучению. Понятная система управления помогает сократить время на освоение станка и уже через несколько часов перейти к работе.
Долгосрочные отношения
Что бы ни случилось со станком за время его эксплуатации, отдел сервиса ООО «ОКБ «БУЛАТ» оказывает компетентную поддержку по всем вопросам. Наши инженеры в кратчайшие сроки помогут вам восстановить работоспособность в случае сбоя, вернуть производительность или помочь с обучением новых операторов. Запасные части всегда есть на складе, что позволяет нам быстро реагировать на поступающие запросы.
Дополнительное оборудование
Разработанный специально для работы с лазерным оборудованием чиллер позволяет организовать автономное охлаждение без подключения к оборотной воде и водопроводу. Встроенный контроллер поддерживает оптимальный тепловой режим работы лазерного излучателя вне зависимости от температуры окружающей среды.
Наша система автоматически поддерживает фокусное расстояние до детали во время лазерной сварки. Специально разработанный модуль производит бесконтактные измерения, соосные с рабочим лучом лазера.
Для работы с телами вращения и изделиями со сложной геометрией лазерная система может быть дополнена осью вращения. Подключенная к станку, она позволяет в автоматическом режиме производить сварку кольцевых швов с заданным перекрытием. Контроль параметров работы вращательного привода осуществляется при помощи ПО LaserSTUDIO. Дополнительное удобство при работе обеспечивается регулировкой угла наклона патрона, а также проходным отверстием Ø 19,5 мм.
Компактный вращательный привод предназначен для работы с небольшими цилиндрическими и коническими изделиями, а также с деталями со сложной геометрией. Деталь фиксируется при помощи быстрозажимного трехкулачкового патрона. Контроль параметров работы вращательного привода осуществляется при помощи ПО LaserSTUDIO. Дополнительное удобство при работе обеспечивается регулировкой угла наклона патрона, а также проходным отверстием Ø 10 мм.
Быстро переключая режимы работы джойстика, вы сможете в ручном и автоматическом режимах осуществлять сварку и наплавку, управлять параметрами излучателя и создавать траектории движения автоматизированных осей.
Изготовленный из специального стекла, исключающего прохождение лазерного излучения твердотельного YAG лазера (λ=1064 мкм), экран дает возможность наблюдения оператором за зоной лазерной обработки без применения защитных очков.
Кольцевая подсветка предназначена для установки на все виды сварочных объективов. Шесть светодиодов с регулируемой яркостью обеспечивают равномерное освещение рабочей зоны, минимизируя блики и тени на поверхности детали.
Воспользуйтесь им для фиксации деталей в оптимальном рабочем положении. В зависимости от геометрии и веса заготовки можно установить углы наклона до 90°. Магнит можно включать и выключать с помощью шестигранного ключа.
Устройство позволяет поворачивать излучение для выполнения работ в труднодоступных местах при обработке деталей со сложной геометрией или необходимости сварки под углом. Узел легко монтируется и позволяет вращать излучение на 360º.
Устройство позволяет поворачивать излучение для выполнения работ в труднодоступных местах при обработке деталей со сложной геометрией или необходимости сварки под углом. Узел легко монтируется и позволяет вращать излучение на 360º. Встроенная видеокамера облегчает работу и настройку. Видеоизображение выводится на внешний монитор или в программу LaserSTUDIO.
Помогает позиционировать деталь при выполнении сварки в ручном режиме. Рабочая поверхность стола представляет собой столешницу с Т-образными пазами. Линейные направляющие и шарико-винтовые пары обеспечивают плавный ход при работе.
Для более жесткой фиксации подачи защитного газа в зону сварки вы можете дооснастить свой станок шарнирным держателем. Он позволяет быстро настроить удобное положение сопла и надежно зафиксировать его одним поворотом ручки.
Автономная система охлаждения
Автофокус
Вращательный привод
Вращательный привод (малый)
Джойстик
Защитный экран
Кольцевая подсветка
Магнитный шар
Перископическая насадка
Перископическая насадка (с видео)
Ручной координатный стол
Штатив для подачи газа
Автономная система охлаждения
Разработанный специально для работы с лазерным оборудованием чиллер позволяет организовать автономное охлаждение без подключения к оборотной воде и водопроводу. Встроенный контроллер поддерживает оптимальный тепловой режим работы лазерного излучателя вне зависимости от температуры окружающей среды.
Автофокус
Наша система автоматически поддерживает фокусное расстояние до детали во время лазерной сварки. Специально разработанный модуль производит бесконтактные измерения, соосные с рабочим лучом лазера.
Вращательный привод
Для работы с телами вращения и изделиями со сложной геометрией лазерная система может быть дополнена осью вращения. Подключенная к станку, она позволяет в автоматическом режиме производить сварку кольцевых швов с заданным перекрытием. Контроль параметров работы вращательного привода осуществляется при помощи ПО LaserSTUDIO. Дополнительное удобство при работе обеспечивается регулировкой угла наклона патрона, а также проходным отверстием Ø 19,5 мм.
Вращательный привод (малый)
Компактный вращательный привод предназначен для работы с небольшими цилиндрическими и коническими изделиями, а также с деталями со сложной геометрией. Деталь фиксируется при помощи быстрозажимного трехкулачкового патрона. Контроль параметров работы вращательного привода осуществляется при помощи ПО LaserSTUDIO. Дополнительное удобство при работе обеспечивается регулировкой угла наклона патрона, а также проходным отверстием Ø 10 мм.
Джойстик
Быстро переключая режимы работы джойстика, вы сможете в ручном и автоматическом режимах осуществлять сварку и наплавку, управлять параметрами излучателя и создавать траектории движения автоматизированных осей.
Защитный экран
Изготовленный из специального стекла, исключающего прохождение лазерного излучения твердотельного YAG лазера (λ=1064 мкм), экран дает возможность наблюдения оператором за зоной лазерной обработки без применения защитных очков.
Кольцевая подсветка
Кольцевая подсветка предназначена для установки на все виды сварочных объективов. Шесть светодиодов с регулируемой яркостью обеспечивают равномерное освещение рабочей зоны, минимизируя блики и тени на поверхности детали.
Магнитный шар
Воспользуйтесь им для фиксации деталей в оптимальном рабочем положении. В зависимости от геометрии и веса заготовки можно установить углы наклона до 90°. Магнит можно включать и выключать с помощью шестигранного ключа.
Перископическая насадка
Устройство позволяет поворачивать излучение для выполнения работ в труднодоступных местах при обработке деталей со сложной геометрией или необходимости сварки под углом. Узел легко монтируется и позволяет вращать излучение на 360º.
Перископическая насадка (с видео)
Устройство позволяет поворачивать излучение для выполнения работ в труднодоступных местах при обработке деталей со сложной геометрией или необходимости сварки под углом. Узел легко монтируется и позволяет вращать излучение на 360º. Встроенная видеокамера облегчает работу и настройку. Видеоизображение выводится на внешний монитор или в программу LaserSTUDIO.
Ручной координатный стол
Помогает позиционировать деталь при выполнении сварки в ручном режиме. Рабочая поверхность стола представляет собой столешницу с Т-образными пазами. Линейные направляющие и шарико-винтовые пары обеспечивают плавный ход при работе.
Штатив для подачи газа
Для более жесткой фиксации подачи защитного газа в зону сварки вы можете дооснастить свой станок шарнирным держателем. Он позволяет быстро настроить удобное положение сопла и надежно зафиксировать его одним поворотом ручки.
Решение сложных задач
Будь то единичные изделия, серийное производство, компоненты медицинской техники или сварка крупногабаритных узлов, мы предлагаем вам подходящую производительность лазера и множество аксессуаров. Если ваши потребности требуют больше, мы можем доработать наши серийные модели и разработать дополнительную оснастку для решения именно ваших задач.
1. Технологические возможности станка зависят от установленных опций и дополнительного оборудования.
2. Толщина обработки 8 мм соответствует модели на базе волоконного лазера мощностью 1500 Вт.
3. Только для систем оборудованных импульсными лазерами с ламповой накачкой.
2. Толщина обработки 8 мм соответствует модели на базе волоконного лазера мощностью 1500 Вт.
3. Только для систем оборудованных импульсными лазерами с ламповой накачкой.
