Лазерный излучатель
| Модель | HTS 100 T | HTS 150 T | HTS 200 T | HTS 300 T | HTS 400 T |
|---|---|---|---|---|---|
| Длина волны | 1064 нм (YAG:Nd) | ||||
| Режим работы | Импульсно-периодический | ||||
| Максимальная средняя мощность излучения | 100 Вт | 150 Вт | 200 Вт | 300 Вт | 400 Вт |
| Максимальная мощность излучения в импульсе1 | 10 кВт | 10 кВт | 10 кВт | 12 кВт | 15 кВт |
| Максимальная энергия в импульсе1 | 60 Дж | 70 Дж | 70 Дж | 100 Дж | 150 Дж |
| Длительность импульса | 0,2…20 мс | ||||
| Частота следования импульсов | 0,5…200 Гц | ||||
Оптическая система
| Тип объектива2 | F50z | F100z | F200z |
|---|---|---|---|
| Фокусное расстояние | 50 мм | 100 мм | 200 мм |
| Возможность механического перемещения фокальной плоскости | + | + | + |
| Диапазон регулировки диаметра пятна лазерного излучения | 0,15-1,0 мм | 0,25-1,8 мм | 0,5-2,5 мм |
| Тип регулировки диаметра пятна лазерного излучения | ручной / автоматизированный | ||
| Линейное поле зрения | 5 мм | 10 мм | 20 мм |

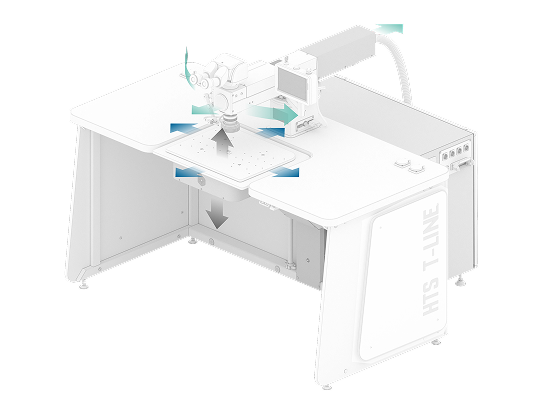

Система позиционирования
| Ход ручного перемещения излучателя | 300 мм |
| Ход электромеханического лифта ручного координатного стола | 300 мм |
|
Ход ручного координатного стола X / Y |
150 / 150 мм |
| Размеры рабочего стола | 375 x 375 мм |
| Тип рабочего стола |
 Столешница с Т-образными пазами |
| Максимальная нагрузка на рабочий стол | 100 кг |
Условия эксплуатации
| Тип охлаждения | водяной |
| Класс лазерной опасности | IV класс |
| Электропитание | 3P+N+PE, ~380…400 В, 50 Гц |
| Габаритные размеры3 Ш / Г / В | 1800 / 1300 / 1100 мм |
| Масса4 | 250 кг |
1 При установленном пакете "Повышение импульсивной мощности".
2 В стандартный комплект поставки входит объектив F100z.
3 Параметр может отличаться в зависимости от установленных дополнительных узлов.
