Лазерный излучатель
| Модель | HTF MARK 10 |
HTF MARK 20 |
HTF MARK 30 |
HTF MARK 50 |
HTF MARK 100 |
|---|---|---|---|---|---|
| Длина волны |
1070 нм (Yb) |
||||
| Режим работы | импульсно-периодический | ||||
| Средняя мощность излучения | 10 Вт | 20 Вт | 30 Вт | 50 Вт | 100 Вт |
| Максимальная энергия в импульсе |
0,5 мДж |
1 мДж |
1 мДж |
1 мДж |
1 мДж |
| Частота повторения импульсов | 2 - 500 кГц |
2 - 500 кГц |
2 - 500 кГц |
2 - 500 кГц |
2 - 500 кГц |
|
Длительность импульса |
100 нс | ||||
| Стабильность выходной мощности | Отклонение не более 3% | ||||
Оптическая система
| Тип объектива1 | F100M | F160M | F210M | F254M | F330M |
|---|---|---|---|---|---|
| Фокусное расстояние | 100 мм | 160 мм | 210 мм | 254 мм | 330 мм |
| Рабочее место | 70*70 мм | 110*110 мм | 145*145 мм | 175*175 мм | 230*230 мм |
Система позиционирования
| Скорость маркировки2 | до 10000 мм/сек |
| Скорость позиционирования2 |
до 18000 мм/сек |
| Повторяемость | 99,90% |
| Рабочий ход оси Z | 3503 мм |
| Точность позиционирования | ± 50 мкм |
| Тип перемещения оси Z | Автоматизированный, программируемый |
Условия эксплуатации
| Тип охлаждения | воздушный |
| Класс лазерной опасности | IV класс |
| Электропитание | P+N+PE, ~220…240 В, 50 Гц |
| Габаритные размеры4 Ш / Г / В | 600 / 570 / 800 мм |
| Масса3 | 50 кг |

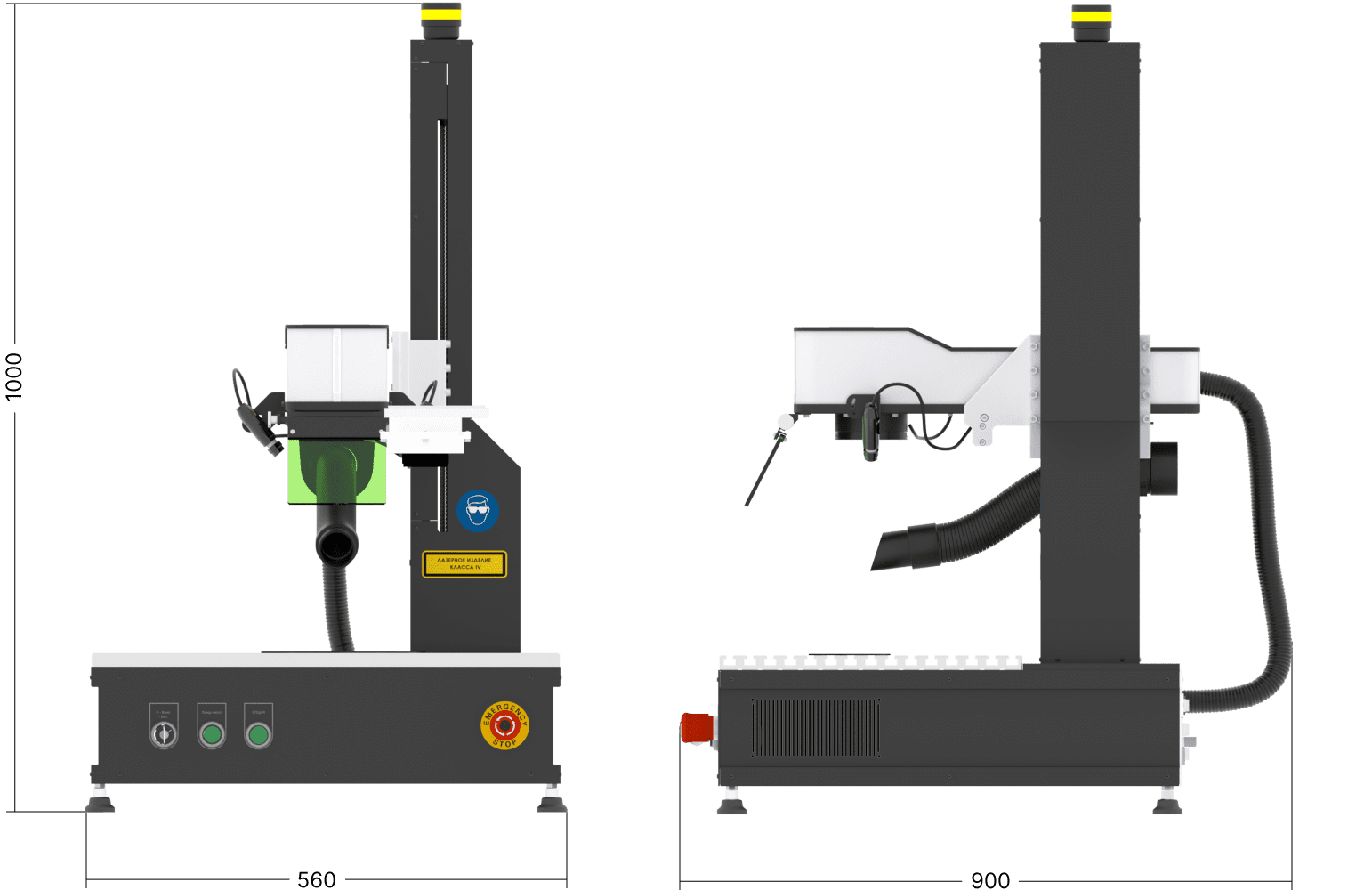

.png "HTF MARK размеры")
1 В стандартный комплект поставки входит объектив F160M.
2 Данные приведены для объектива F254М и изменяются в зависимости от выбранного типа объектива.
3 Ход оси может быть увеличен до 450 мм.
4 Параметр может отличаться в зависимости от установленных дополнительных узлов.
2 Данные приведены для объектива F254М и изменяются в зависимости от выбранного типа объектива.
3 Ход оси может быть увеличен до 450 мм.
4 Параметр может отличаться в зависимости от установленных дополнительных узлов.
Лазерный излучатель
| Модель | HTF MARK 10 MOPA |
HTF MARK 20 MOPA |
HTF MARK 30 MOPA |
HTF MARK 50 MOPA |
|---|---|---|---|---|
| Длина волны |
1,064 - 1,085 мкм |
|||
| Режим работы | импульсно-периодический | |||
| Средняя мощность излучения | 10 Вт | 20 Вт | 30 Вт | 50 Вт |
| Максимальная энергия в импульсе |
0,5 мДж |
1 мДж |
1 мДж |
1 мДж |
| Частота повторения импульсов | 2 - 1000 кГц | |||
|
Длительность импульса |
4 - 200 нс | |||
| Стабильность выходной мощности | Отклонение не более 3% | |||
Оптическая система
| Тип объектива1 | F100M | F160M | F210M | F254M | F330M |
|---|---|---|---|---|---|
| Фокусное расстояние | 100 мм | 160 мм | 210 мм | 254 мм | 330 мм |
| Рабочее место | 70*70 мм | 110*110 мм | 145*145 мм | 175*175 мм | 230*230 мм |
Система позиционирования
| Скорость маркировки2 | до 10000 мм/сек |
| Скорость позиционирования2 |
до 18000 мм/сек |
| Повторяемость | 99,90% |
| Рабочий ход оси Z | 3503 мм |
| Точность позиционирования | ± 50 мкм |
| Тип перемещения оси Z | Автоматизированный, программируемый |
Условия эксплуатации
| Тип охлаждения | воздушный |
| Класс лазерной опасности | IV класс |
| Электропитание | P+N+PE, ~220…240 В, 50 Гц |
| Габаритные размеры3 Ш / Г / В | 600 / 570 / 800 мм |
| Масса3 | 50 кг |
1 В стандартный комплект поставки входит объектив F160M.
2 Данные приведены для объектива F254М и изменяются в зависимости от выбранного типа объектива.
3 Ход оси может быть увеличен до 450 мм.
4 Параметр может отличаться в зависимости от установленных дополнительных узлов.
2 Данные приведены для объектива F254М и изменяются в зависимости от выбранного типа объектива.
3 Ход оси может быть увеличен до 450 мм.
4 Параметр может отличаться в зависимости от установленных дополнительных узлов.
